離心泵如何看水泵特性曲線

作者：泵閥來源：離心泵發布時間：2026-04-30

看離心泵特性曲線，其實就抓4 條線、3 個關鍵點，現場看泵銘牌 + 曲線，直接就能判斷能不能用、會不會燒電機、會不會汽蝕。我用通俗、現場能用的方式講一遍。

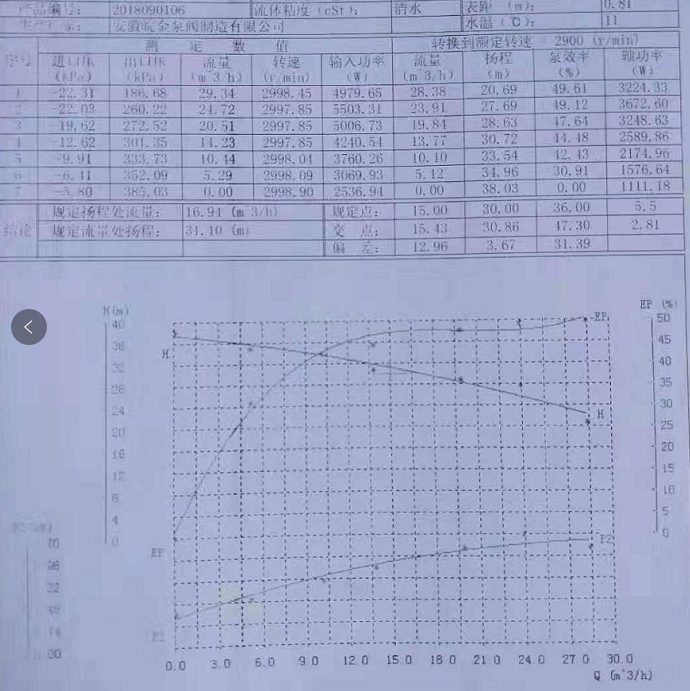

一、一張泵曲線上，必有的 4 條線Q–H 曲線（流量–揚程）橫軸：流量 Q（m³/h）縱軸左：揚程 H（m）→ 流量越大，揚程越低，這是離心泵天生的規律。Q–η 曲線（流量–效率）中間拱起來的那條→ 高點就是工作點，泵在這省電、壽命長。Q–N 曲線（流量–軸功率）一般隨流量變大而上升→ 用來選電機，防止超功率燒電機。Q–NPSHr 曲線（流量–必需汽蝕余量）流量越大，需要的 NPSHr 越高→ 看會不會發生汽蝕、震動、噪音。

二、重要的 3 個點
1. 額定工作點（設計點）曲線上一般標一個小黑點 / 小三角對應：額定流量 Q?、額定揚程 H?泵就在這附近工作好
2. 高效區（工作范圍）效率曲線高點左右一段范圍通常是：額定流量的 70%～120%在這個區間運行：不震動不發熱壽命長省電
3. 關死點（零流量點）出口閥門全關時揚程高功率一般低→ 離心泵可以短時間關閥運行，但不能太久，會發熱。
三、怎么用曲線判斷 “泵合不合適”
① 看工況點是否落在高效區你現場實際需要：流量 Q 實揚程 H 實在圖上畫一個點（Q 實，H 實）點落在高效區中間 → 完美匹配點偏左（流量偏小）→ 泵偏大，會震動、發熱點偏右（流量偏大）→ 泵偏小，打不夠，電機容易過載
② 看功率會不會超找到你的實際流量，往上找對應的軸功率 N→ 必須 N ＜電機額定功率否則電機過載跳閘。小經驗：后彎葉片離心泵：流量越大功率越大→ 關小閥門，功率反而變小，所以離心泵啟動時要關出口閥。
③ 看會不會汽蝕用裝置的有效汽蝕余量 NPSHa與曲線的 NPSHr 對比：必須滿足 NPSHa ≥ NPSHr + 0.5～1m不夠就會：噪音像 “炒豆子”葉輪蜂窩狀腐蝕流量上不去
四、簡單的 “看圖口訣”流量越大，揚程越低中間拱起效率高流量越大，功率越往上飄流量越大，越容易汽蝕工況點落在中間舒服，偏左偏右都傷身
離心泵

五、你給我兩個數據，我可以直接教你讀你只要告訴我：泵銘牌上的 Q、H、轉速、電機功率你現場實際需要的流量、揚程
