止回閥的作用與安裝要求

作者：泵閥來源：止回閥發布時間：2024-01-03

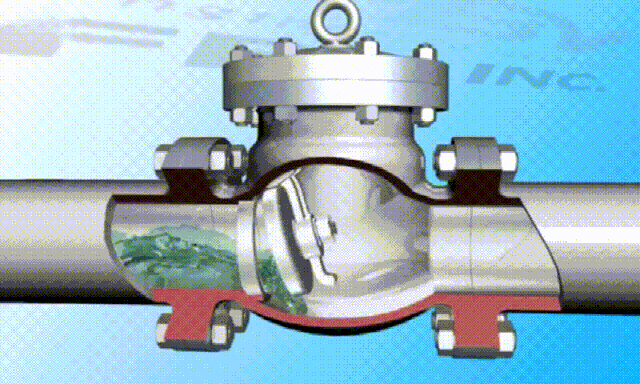

止回閥是能讓流體沿固定方向流動并且自動防止其反方向流動（倒流）的一種閥門。止回閥有廣泛的應用，本次將著重討論的是安裝在蒸汽疏水閥出口側的止回閥。
彈簧碟片式止回閥
彈簧碟片式結構閥門的啟閉壓差非常小，密封緊密。一旦背壓出現，閥門立即關閉。
中心向導式設計防止大口徑止回閥因碟片傾斜而發生粘著卡死，確保可靠運行。

單根專用管線
如果疏水閥是通過單獨的排水管向下排放至大氣時，通常沒有倒流危險，因此不必安裝止回閥。
注意：基于疏水閥后的管道配置，如果設備發生真空工況或有管道提升，背壓就有可能超過一次壓力從而發生倒流。在這種情況下，安裝一個止回閥能有效防止倒流。
共同的集水管線
如果疏水閥的出口是回收到同一個冷凝水收集管線，假如沒有安裝止回閥，運行中的設備排出的冷凝水可能會倒流至其他停運設備中去。
如果安裝了止回閥，即使疏水閥出口是連到同一根集水管線，也不會產生運行設備排出的冷凝水倒流至其他停運設備的情況。
蒸汽疏水閥的出口側是否一定需要安裝止回閥？
如果冷凝水有可能倒流，那就有必要安裝止回閥。舉例來說，當冷凝水是排放到一個共同的集水管線，那就可能會產生其他疏水閥排出的冷凝水倒流回設備，因此這種工況就必須安裝止回閥。防止這類倒流是非常重要的，因為這不僅會影響到加熱效率，還極有可能損壞疏水閥。相反的，如果疏水閥出口連接單獨的排水管向下排放，就不會發生倒流的情況，那就不需要安裝止回閥。
安裝止回閥就能防止水錘？
產生水錘的因素有很多。在冷凝水回收管線中產生水錘大的原因是冷凝水從提升管所導致的倒流。在這些地方安裝止回閥對防止由倒流引起的水錘有極大的幫助。水錘產生的原因之一就是在回收管線中由于提升管引起的倒流所導致的。
如果冷凝水的排放是通過一個間歇性運作的泵（例如TLV PowerTrap®系列或有開關控制的動力泵）控制的，在提升管前有一段水平管線，那么提升管倒流的冷凝水就有可能和新排出的冷凝水相碰撞，從而導致水錘。與此相類似的，當PowerTrap®排出高溫冷凝水時，產生的閃蒸汽和倒流與冷凝水撞擊也是水錘產生的另外一個可能。
在這種工況下，在系統中合適位置安裝一個止回閥（例如提升管的起始位置）對防止水錘的發生有極大的幫助。
附加信息
在冷凝水輸送管道中，低溫冷凝水脈沖流動所產生的水錘同樣可以通過使用止回閥來幫助解決。
止回閥的使用限制
當高溫高壓的冷凝水通過疏水閥排放至一個較低壓力的區域，會產生一定量的閃蒸汽，如果這些閃蒸汽流入充滿低溫冷凝水的回收管線，閃蒸汽就會把它的潛熱傳遞給冷凝水從而快速冷凝，產生水錘。在這種工況下，安裝止回閥就起不了效果。
止回閥能防止倒流，并不能降低背壓。它不能讓冷凝水從低壓區域排放到高壓管線。即使將截止閥安裝在疏水閥后，如果一次壓力小于二次壓力，冷凝水也不可能排出。
此外，另外需要注意的是，如果在壓差非常小的疏水閥后安裝一個止回閥，止回閥本身也會成為一個阻力點（即止回閥也有壓損），因此計算壓降時需要特別注意。
